Máquina de conformação de rolos para pisosPara YX51-250-750

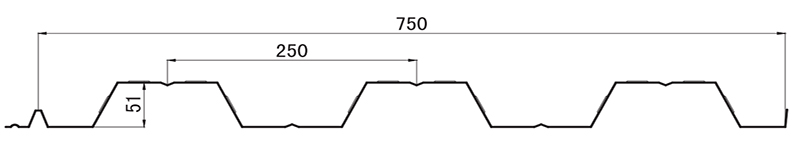

Perfil
Material
Largura efetiva: 750 mm
Largura de alimentação: 1000 mm
Espessura do material: 0,8-1,2 mm
Material aplicável: Aço galvanizado (GI)
Com limite de escoamento: G550Mpa
Trabalho Seguir
Desbobinador → Dispositivo de guia de alimentação → Sistema de conformação de rolos →Cortador de postes hidráulico → Cremalheira de saída
Componentes da máquina
1) Decoiler manual: um conjunto
Sem alimentação, controle manual da contração do furo interno da bobina de aço e paradaLargura máxima de alimentação: 1000 mm, intervalo de ID da bobina 508 mm ± 30 mm
Capacidade: Máx. 5 toneladas
2) Dispositivo de guia de alimentação
O dispositivo de guia de alimentação pode controlar a largura de alimentação do material
3)Máquina principal
estrutura do corpo feita deH450tipo de aço por soldagem
Espessura da parede lateral:Q235 t18mm
Rolos fabricados a partir deAço 45#Tornos CNC, tratamento térmico, revestimento em cromo duro, com espessura de 0,04 mm, superfície com tratamento de espelho (para maior vida útil e proteção contra ferrugem)
O material para rolo de estampagem:aço para rolamentos GCr15para longa vida útil, tratamento térmico
Diâmetro dos eixos=ф90mm,usinado com precisão
Engrenagem/roda dentada, sobre24 passosformar
Motor principal (marca Polaroid) =15KW,Controle de velocidade de frequência
Velocidade real de formação 18-20 m/min(Não inclui tempo de corte)
4)Pós-hidráulicoCorteDdispositivo
Postar para cortar, parar para cortar, design de lâmina de corte de duas peças, sem corte
Motor hidráulico:5.5KW;Pressão de corte:0-12 MPa
Material da ferramenta de corte:Cr12MoV(= SKD11com pelo menos um milhão de vezes de vida útil de corte), tratamento térmico de grau HRC58-62
A potência de corte é fornecida pela estação hidráulica do motor principal
5) Sistema de controle PLC
Controle a quantidade e o comprimento do corte automaticamente
Insira os dados de produção (lote de produção, peças, comprimento, etc.) na tela de toque
Pode finalizar a produção automaticamente
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.
6)Saída do Rack
Sem energia,Três unidades, com rolos para facilitar a movimentação
7) Exposição de produtos
Estilo de embalagem
Método de embalagem: O corpo principal da máquina está nu ecoberto com filme plástico (para proteger contra poeira e corrosão),carregado no contêiner efirmemente fixado em recipiente adequado por corda de aço e trava, adequado para transporte de longa distância.
Serviço pós-venda
1. A garantia é de 24 meses após o cliente receber a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com
custo extra
Termos de troca
1. Quantidade mínima do pedido (MOQ): 1 conjunto
2. Prazo de entrega: cerca de 45 dias úteis
3. Porto de embarque: porto de Xiamen
4. Tipo de pagamento: por T/T ou por L/C
5. Exportação: para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Cingapura,Grécia, Austrália, EUA, México, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc.
