Máquina de perfilagem de terças com troca automática completa

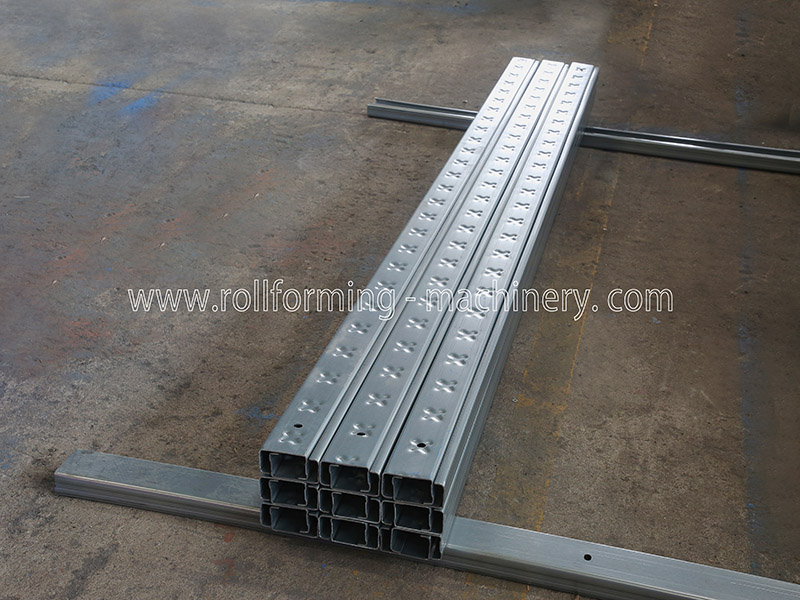

Perfil
Lábio (E): 10~25mm
Altura (H):C:25~80±0,5mm
Web(W):C50~200±0,5mm
Material
Espessura do material (t):
2.0
-4,0 mm
Material aplicável:
Aço galvanizado (GI),
Aço laminado a frio (CRC)
)
Com limite de escoamento: Q 235 -550Mpa
Fluxo de trabalho
Desbobinador → Dispositivo de alimentação e nivelamento → Hidráulico Soco & Pré-corte Dispositivo → Sistema de Conformação por Rolos → Pós-Corte Hidráulico → Rack de Saída
Componentes de máquinas
1) 5 toneladas Desbobinador hidráulico: um conjunto
Encolhimento e batente do furo interno da bobina de aço para controle hidráulico
Largura máxima de alimentação:
600 mm
Faixa de ID da bobina:
508±30mm
,Diâmetro externo:
1600 mm
Capacidade máxima:
5 toneladas
,Motor:
3 kW
Controle de velocidade por frequência
Motor da bomba de óleo
2,2 kW, com braço de prensa
Adicione alimentação automática e dispositivo de parada automática.
2) Dispositivo de alimentação e nivelamento
Acima
Três
Abaixo
Quatro
Totalmente
S
até
Dispositivo de nivelamento de eixos
Com guia de alimentação, estrutura do corpo feita de
H450
Tipo Aço
Espessura da parede lateral:
Q235 t30mm
Eixos fabricados a partir de
Aço GCr15 (equivalente ao aço EN31)
Tratamento térmico, HRC 58-62. Diâmetro = φ105mm
Usar Dois motores elétricos T o Ajuste automático da largura de alimentação do material h
Usar
Oito cilindros de ar
Alterar AUTOMATICAMENTE a distância entre os eixos de subida e descida
3) Dispositivo hidráulico de pré-corte e perfuração
Pré-furação e pré-corte utilizam o mesmo sistema hidráulico.
Motor hidráulico:
22 kW
Faixa de pressão hidráulica:
0-16
Mpa
Material da ferramenta de puncionamento e corte: Aço para moldes
Cr12MoV
(
=Aço SKD11
Com vida útil de um milhão de cortes), tratamento térmico para HRC58-62 graus.
4 cilindros
Sistema de perfuração para perfuração tanto na alma quanto na flange.
4) E Dispositivo de estampagem
Usar Dois motores elétricos T o Ajuste automático da largura de alimentação do material h

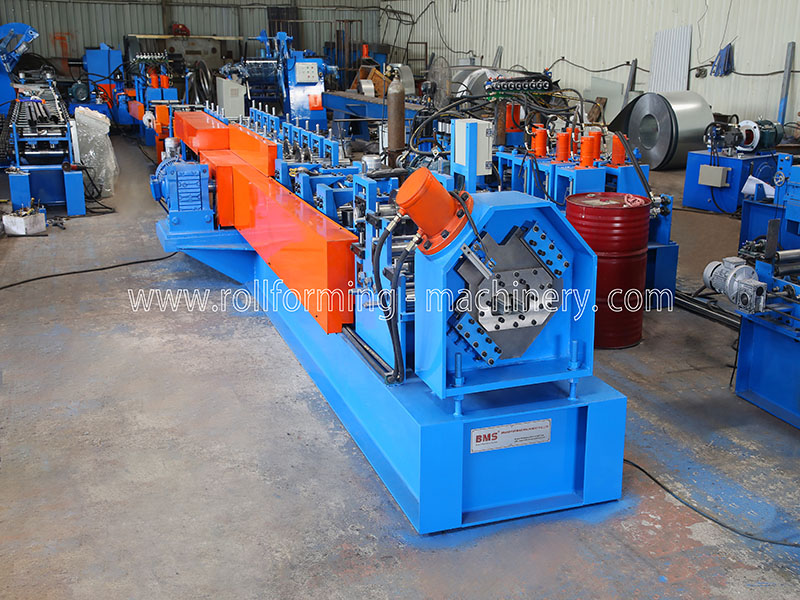

5) Máquina Principal
Estrutura da carroceria feita de
H450
Tipo de aço por soldagem
Espessura da parede lateral:
Q235 t30mm
Rolos fabricados a partir de
Aço Cr12
Tratamento térmico, HRC58-62
Diâmetro do eixo =
ф95
Usinagem de Precisão
Acionamento por engrenagem/roda dentada, Sobre
22 passos
Para formar
Motor principal (marca Polaroid) =
30 kW
Controle de velocidade por frequência
Usar
Dois motores elétricos
Para ajustar automaticamente a largura de alimentação do material
Usar
Dois motores elétricos
Para alterar o tamanho automaticamente
Estrutura em arco
5) Dispositivo de corte hidráulico de poste
Poste para cortar, pare de cortar, design de lâmina de corte de duas peças
Motor hidráulico:
22 kW,
Pressão de corte:
0-16Mpa
Material da ferramenta de corte: Cr12MoV (= Aço SKD11)
Com pelo menos O um milhão de vezes De vida útil), tratamento térmico HRC58-62

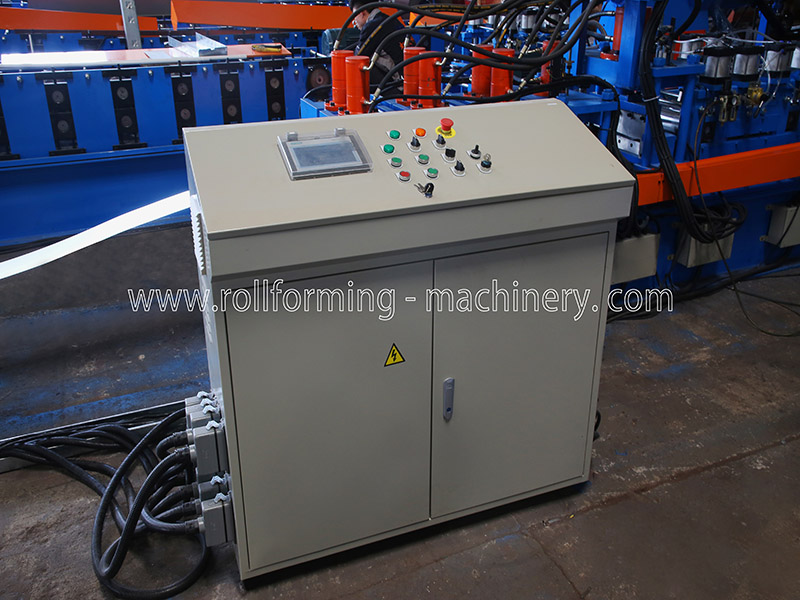

6) Sistema de controle PLC
Controle a quantidade e o comprimento de corte automaticamente.
Insira os dados de produção (lote de produção, peças, comprimento, etc.).
Na tela sensível ao toque,
Ele pode concluir a produção automaticamente.
Compatível com: PLC, inversor, tela sensível ao toque, encoder, etc.
7) Rack de saída: Um unidade
Sem alimentação,W
Com rodinhas para facilitar o transporte.
8) Apresentação do Produto
Estilo de embalagem
Método de embalagem : O corpo principal da máquina está nu e coberto com película plástica (para proteção contra poeira e corrosão) ,carregado no contêiner e fixado firmemente em um recipiente adequado por meio de cabo de aço e cadeado. , adequado para transporte de longa distância.
Serviço pós-venda
1. A garantia é de 24 meses a partir da data de recebimento da máquina pelo cliente.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente por correio expresso.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes.
custo adicional.
Termos de Negociação
1. Quantidade mínima de encomenda (MOQ): 1 conjunto.
2. Prazo de entrega: cerca de 60 dias úteis.
3. Porto de embarque: porto de Xiamen.
4. Forma de pagamento: por T/T ou por L/C.
5. Exportação: para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Singapura,
Grécia, Austrália, EUA, México, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc.
