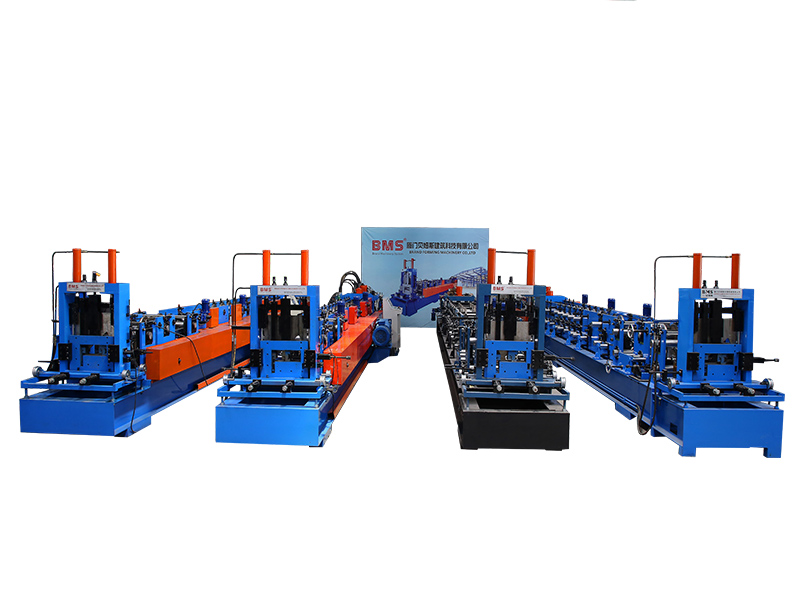

Máquina de perfilagem de terças CZ com troca totalmente automática

Perfil

Lábio (C): 10~25mm
Altura (B):C:40~100±0,5mm
Z:49~100mm±0,5mm
Web(H):C:80~300±0,5mm
Z:120~300±0,5mm

Material

Espessura do material (t): 1,2-3,2 mm
Material aplicável: Aço galvanizado (GI), CRC ,HRC

Com limite de escoamento: 550Mpa

Trabalho Seguir

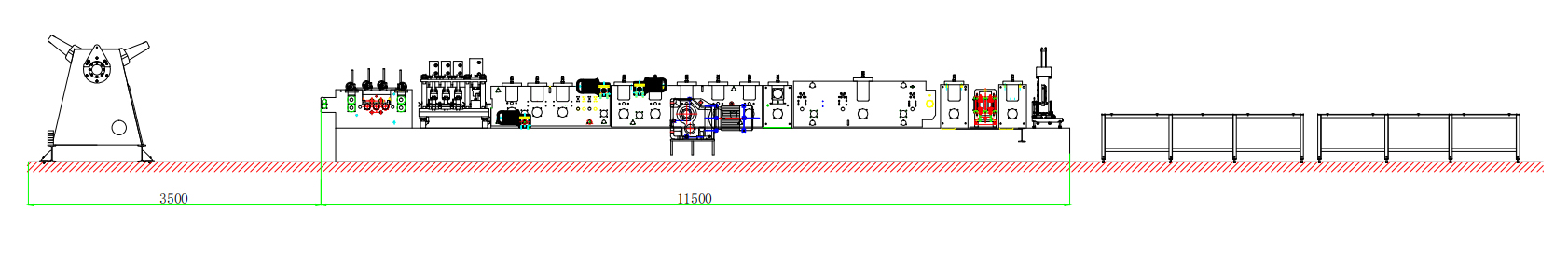

Desbobinador → Dispositivo de Alimentação e Nivelamento → Dispositivo Hidráulico de Pré-Corte e Punção → Sistema de Conformação por Rolos → Pós-Corte Hidráulico → Rack de Saída

Componentes de máquinas

1) Desbobinador hidráulico de 5 toneladas: um conjunto

Encolhimento e batente do furo interno da bobina de aço para controle hidráulico
Largura máxima de alimentação: 600 mm
Faixa de ID da bobina: 478-538mm ,Diâmetro externo: 1500 mm
Capacidade máxima: 5 toneladas ,Motor: 3 kW Controle de velocidade por frequência
Adicione alimentação automática e dispositivo de parada automática.

2) Dispositivo de alimentação e nivelamento

Acima Três Abaixo Quatro Totalmente S até Dispositivo de nivelamento de eixos
Com guia de alimentação

Estrutura da carroceria feita de H450 Tipo de aço por soldagem
Espessura da parede lateral: Q235 t30mm
Eixos fabricados a partir de Aço GCr15 (equivalente ao aço EN31) ,Alta freqüência

Diâmetro do eixo = φ105mm

Utiliza dois motores elétricos para ajustar automaticamente a largura de alimentação do material. h

3) Dispositivo hidráulico de pré-corte e perfuração

Pré-furação e pré-corte utilizam o mesmo sistema hidráulico.
Motor hidráulico: 7,5 kW Faixa de pressão hidráulica: 0-16 Mpa
Material para ferramentas de perfuração e corte: Cr12MoV ( =D2 Aço , Tratamento térmico até HRC58-62 graus

Com um milhão de vezes a vida útil reduzida
3 cilindros Sistema de perfuração para perfuração tanto na alma quanto na flange.

Orifício oblongo: 14 mm x26mm/16mmx26mm Orifício redondo: 14/16mm

4 Máquina principal

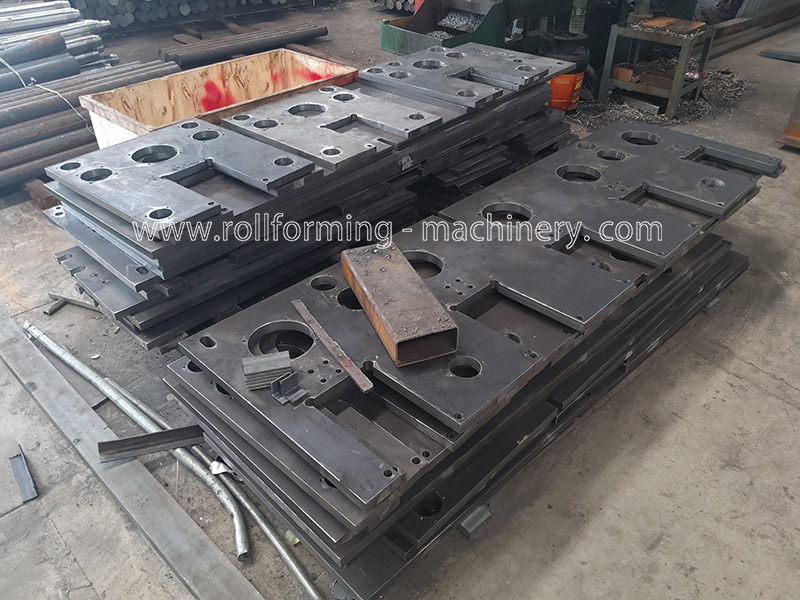

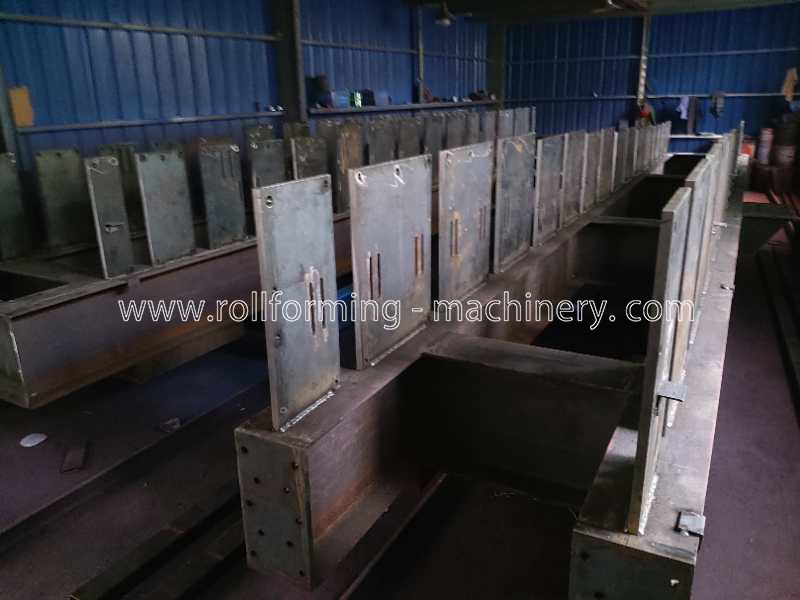

Estrutura da carroceria feita de H450 Tipo de aço por soldagem

Espessura da parede lateral: Q235 t30mm

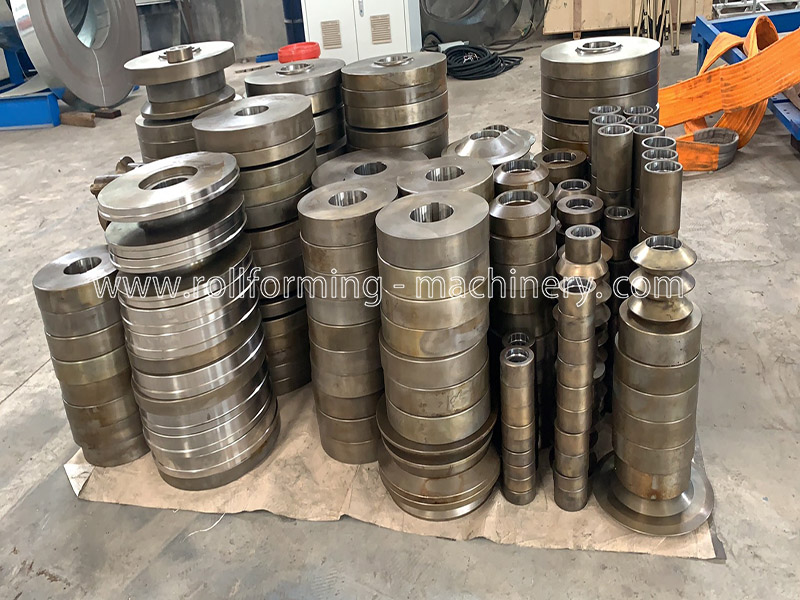

Rolos fabricados a partir de Aço Cr12, Tratamento Térmico, HRC58-62

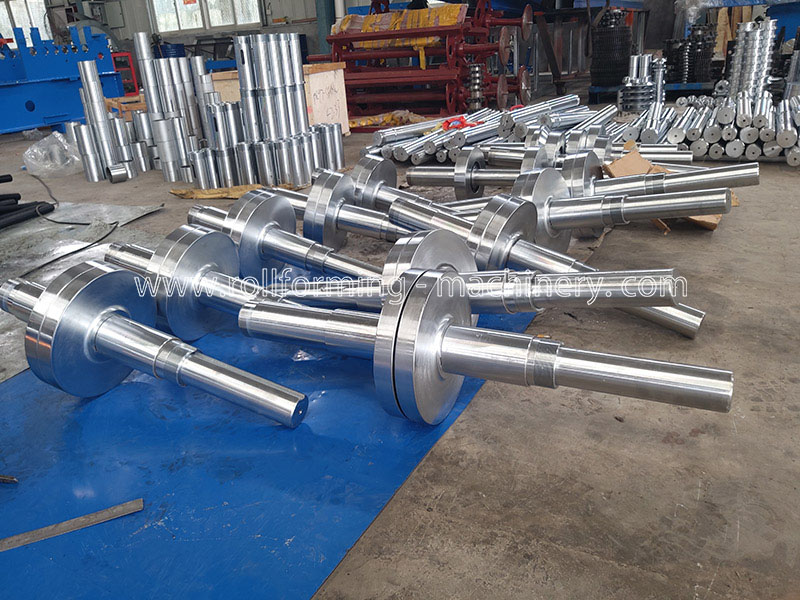

Diâmetro do eixo = ф80/95 Usinagem de Precisão

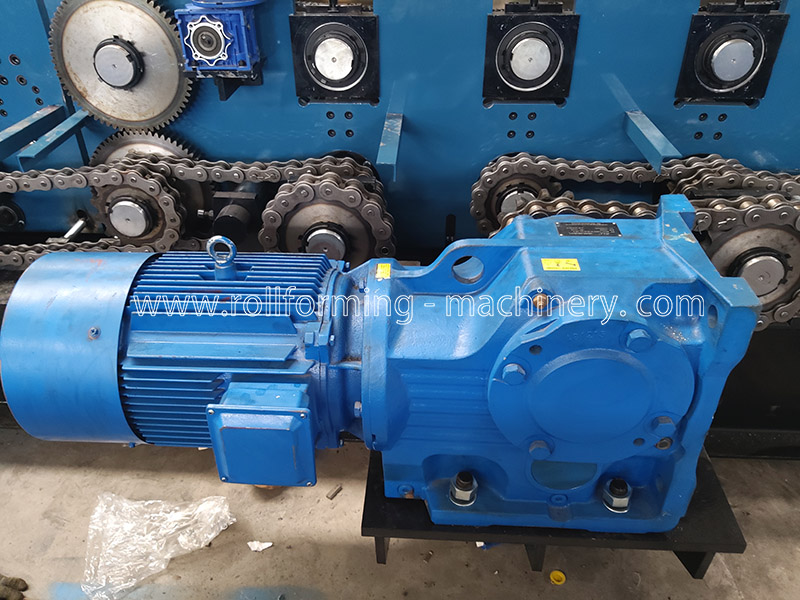

Acionamento por engrenagem/roda dentada, Sobre 20 etapas Para formar
Motor principal (marca Polaroid) = 22 kW Controle de velocidade por frequência

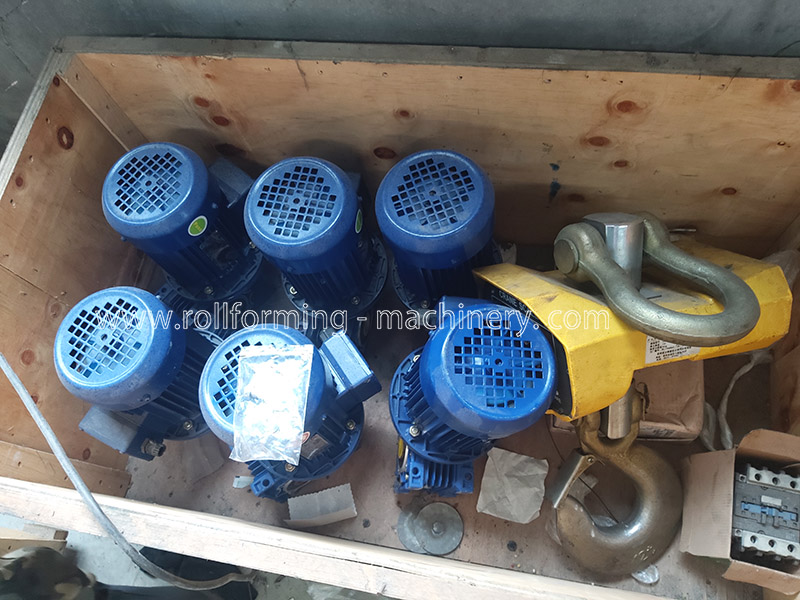

Usar Seis motores elétricos Para alterar automaticamente o tamanho e a potência do motor: 0,55 kW

5) Dispositivo de corte hidráulico de poste

Poste para cortar, pare de cortar, design de lâmina de corte de três peças
Motor hidráulico: 7,5 kW, Pressão de corte: 0-16Mpa
Material da ferramenta de corte: Cr12MoV (= SKD11 Com pelo menos O não Um milhão de vezes De vida útil reduzida), tratamento térmico para HRC58-62 graus

6) Sistema de controle PLC

Controle a quantidade e o comprimento de corte automaticamente.
Insira os dados de produção (lote de produção, peças, comprimento, etc.).

Na tela sensível ao toque, Ele pode concluir a produção automaticamente.
Compatível com: PLC, inversor, tela sensível ao toque, encoder, etc.

7) Rack de saída: Um unidade

Sem alimentação,W Com rodinhas para facilitar o transporte.

8) Apresentação do Produto

Estilo de embalagem

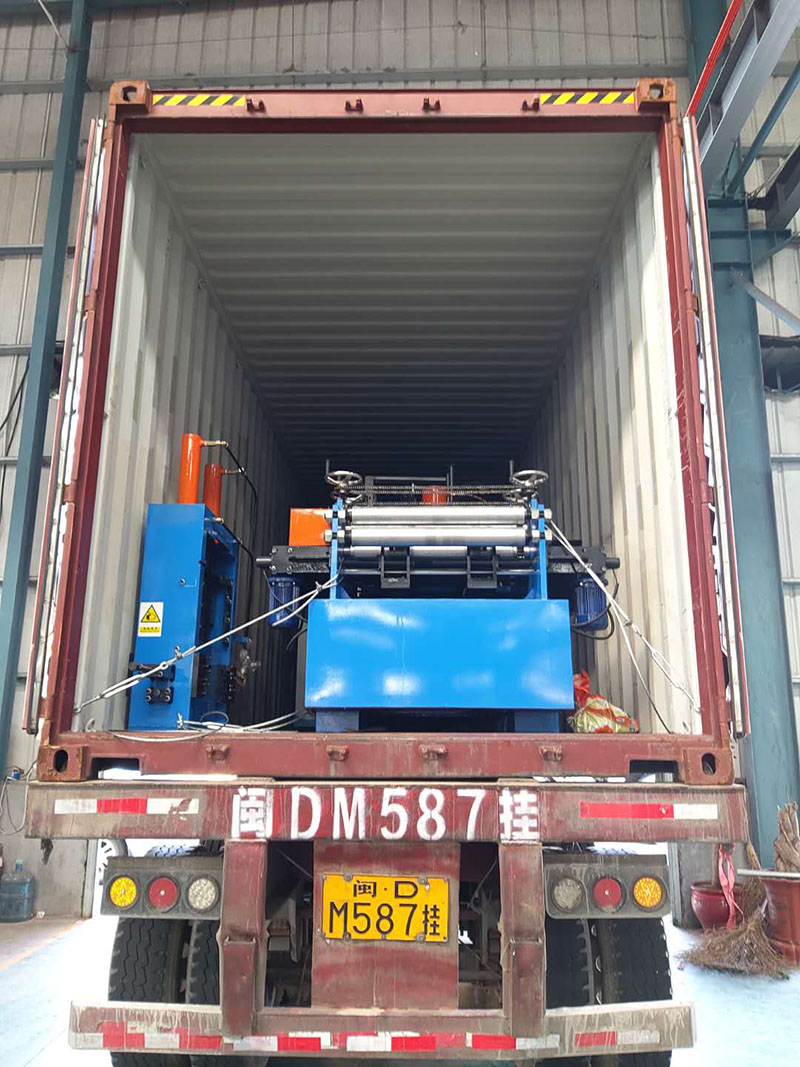

Método de embalagem : O corpo principal da máquina está nu e coberto com película plástica (para proteção contra poeira e corrosão) ,carregado no contêiner e fixado firmemente em um recipiente adequado por meio de cabo de aço e cadeado. , adequado para transporte de longa distância.

Serviço pós-venda

1. A garantia é de 24 meses a partir da data de recebimento da máquina pelo cliente. Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente por correio expresso.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes. custo adicional.

Termos de Negociação

1. Quantidade mínima de encomenda (MOQ): 1 conjunto.
2. Prazo de entrega: cerca de 60 dias úteis.
3. Porto de embarque: porto de Xiamen.
4. Forma de pagamento: por T/T ou por L/C.
5. Exportação: para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Singapura,
Grécia, Austrália, EUA, México, Índia, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc.
