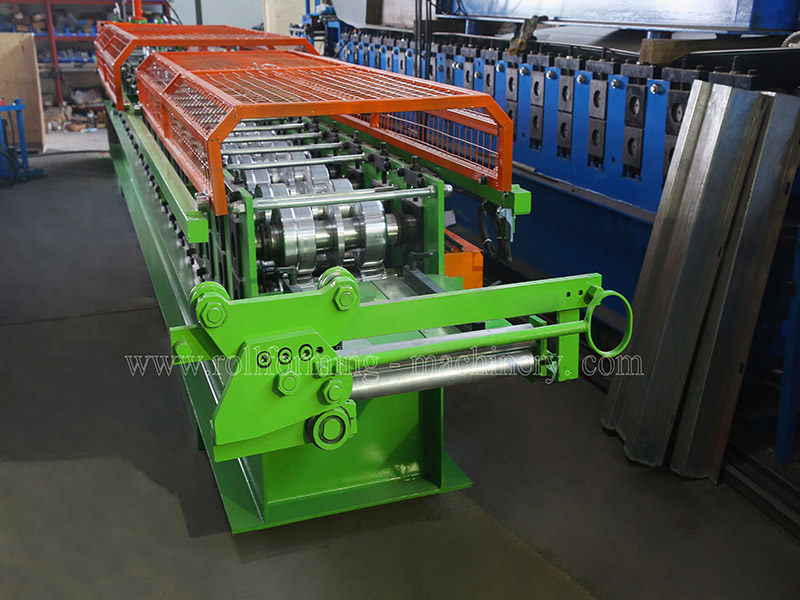

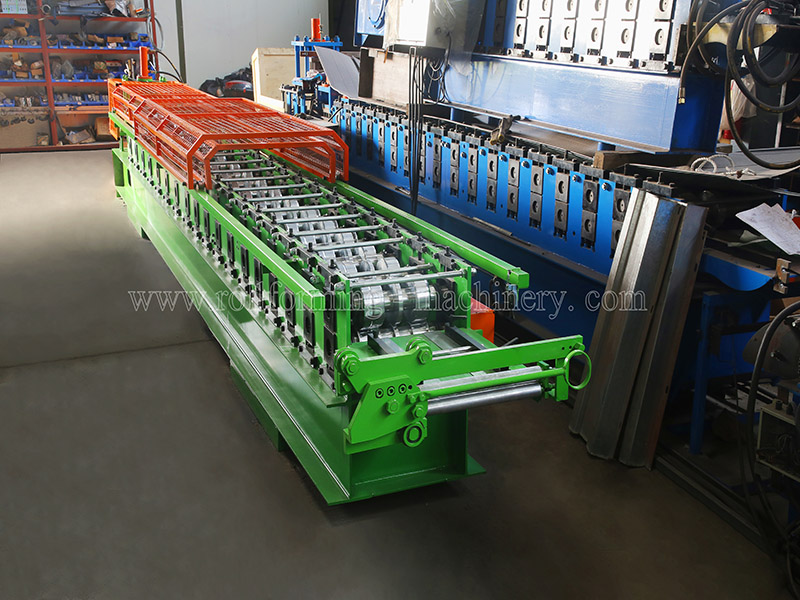

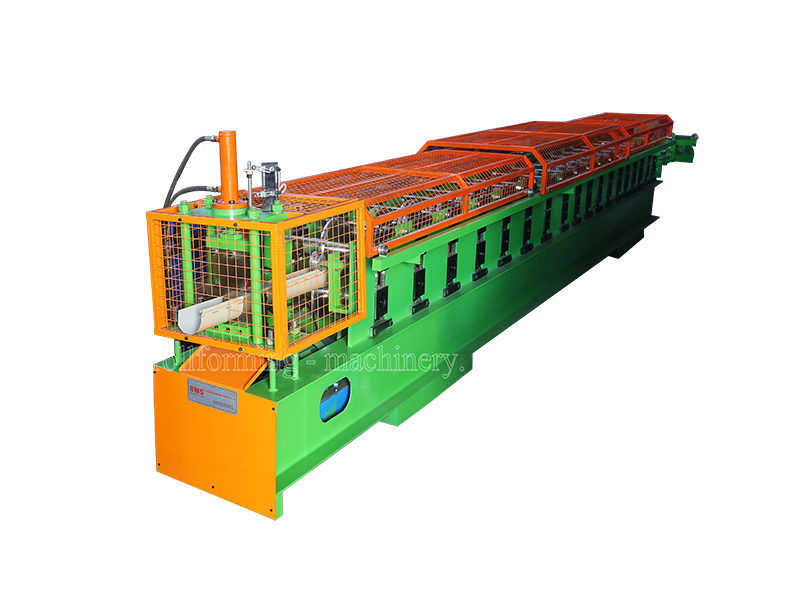

Máquina de perfilagem de calha quádrupla

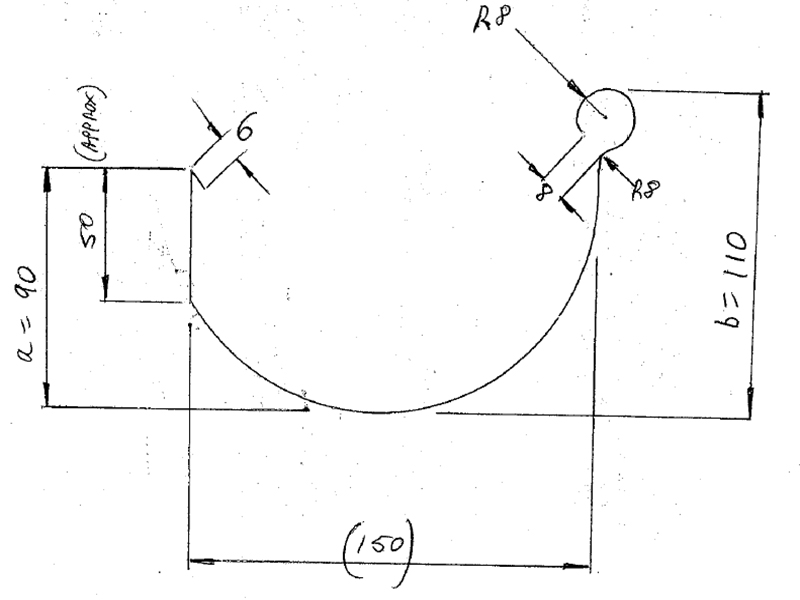

Perfil

Material

Largura efetiva: 1 50 mm
Largura de alimentação: cerca de 310 mm
Espessura do material: 0,4-0,5 mm
Material aplicável: PPGI
Com limite de escoamento: 550 Mpa

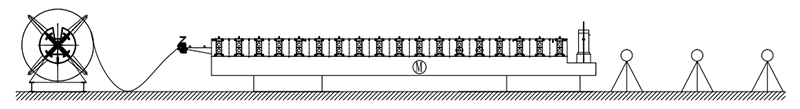

Fluxo de trabalho

Desbobinador →Dispositivo de pré-corte manual → Alimentar Dispositivo guia → Sistema de conformação por laminação → Dispositivo hidráulico para corte de postes → Saída de emergência

Componentes de máquinas

1) 3 T o n Manual Desbobinador: um conjunto

Controle manual de contração e parada do furo interno da bobina de aço
Largura máxima de alimentação: 300 mm, Faixa de ID da bobina: 508±30mm

2) Pré-cortador manual e Alimentar Guia D dispositivo

Um dispositivo guia esquerdo e direito na entrada principal da máquina. Durante o funcionamento, as matérias-primas em ambos os lados da placa entram na máquina pelos canais esquerdo e direito. O dispositivo de guia mantém as matérias-primas e o sistema de perfilagem na posição correta. A posição da guia pode ser ajustada manualmente por meio de um mecanismo de parafuso, e os ajustes para a esquerda e para a direita podem ser feitos independentemente.

3) Máquina principal

estrutura da carroceria feita de H450 aço tipo soldado
Espessura da parede lateral: Q235 t18mm

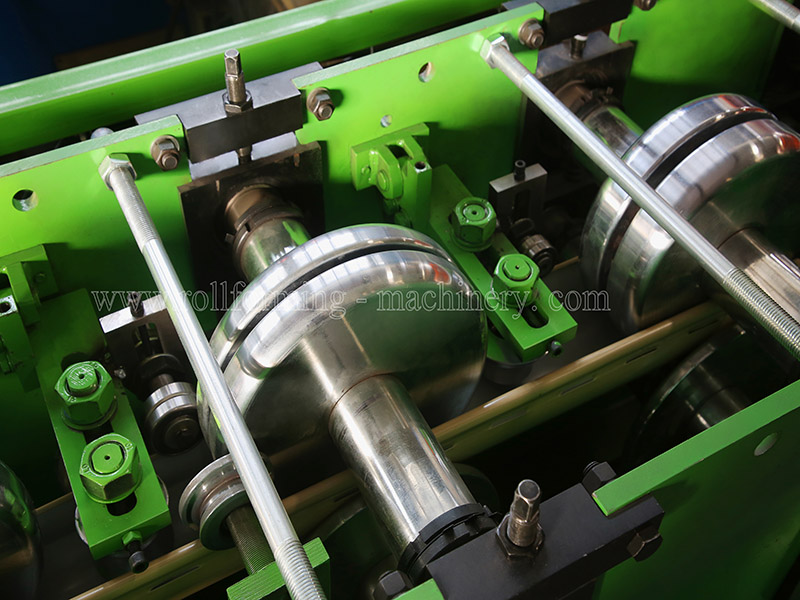

Rolos fabricados a partir de Aço de 45 libras Tornos CNC, tratamento térmico, revestimento de cromo duro, com espessura de 0,04 mm, superfície com tratamento espelhado (para maior durabilidade e resistência à ferrugem).
Diâmetro do eixo = ф75mm usinado com precisão
Acionamento por engrenagem/roda dentada, sobre 18 etapas para formar
Motor principal (marca Polaroid) = 7 0,5 kW Controle de velocidade por frequência
Motor redutor de velocidade: Série R
Rede: ZIQIANG (do grupo DONGHUA, marca número 1 na China)
Tamanho da corrente: uma polegada com 18 dentes
Todos os parafusos são de grau 8.8 (fábricas de baixo custo usam grau 4.8) para garantir a fixação firme da estrutura da máquina e uma longa vida útil durante o funcionamento prolongado.
Velocidade real de formação 12-15 m/min

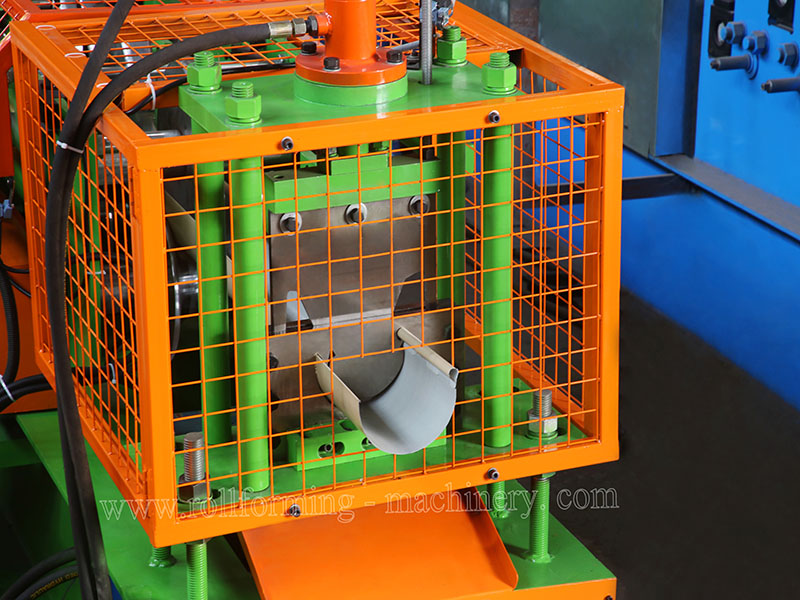

4) Dispositivo de corte hidráulico de poste

O dispositivo de nivelamento tornará o produto mais bonito.
Motor hidráulico: 3 kW Pressão de corte: 0-16Mpa
Material da ferramenta de corte: Cr12Movimento (= SKD11 com pelo menos um milhão de ciclos de corte), tratamento térmico a HRC58-62 graus
A potência de corte é fornecida pelo motor principal. Estação hidráulica independente.

5 Sistema de controle PLC m

Controle a quantidade e o comprimento de corte automaticamente.

Compatível com: PLC, inversor, tela sensível ao toque, encoder, etc.

6) Saída Ra ck

Sem energia, Dois unidades , Com rodízios para facilitar o movimento.

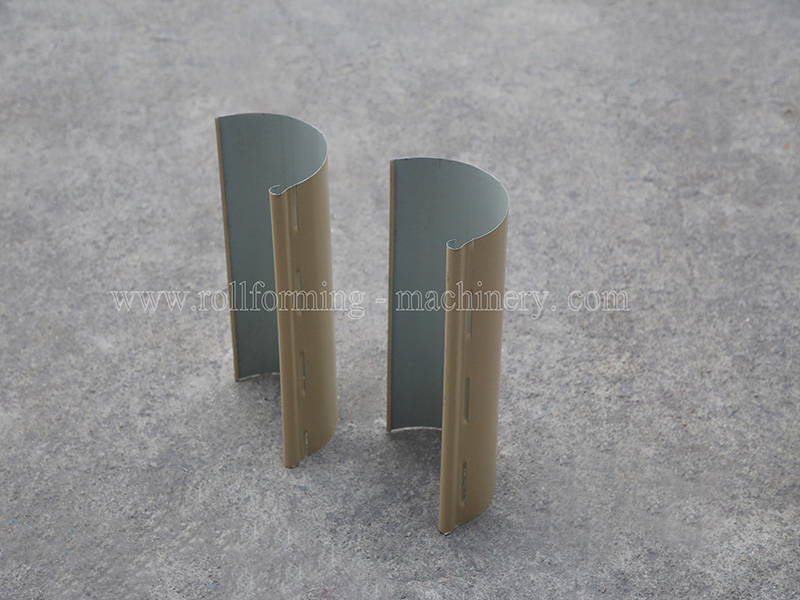

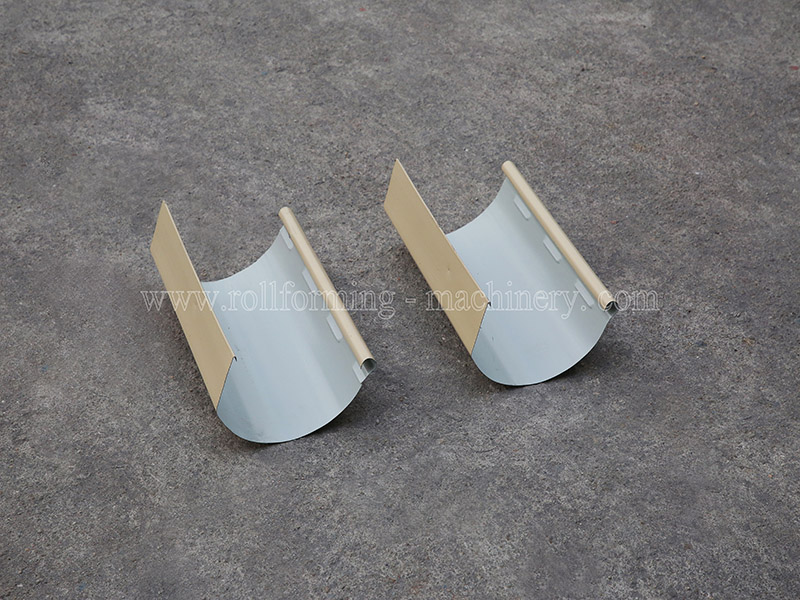

7) Apresentação do Produto

Serviço pós-venda

1. A garantia é de 24 meses a partir da data de recebimento da máquina pelo cliente.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente por correio.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes.
custo extra

Termos de Negociação

1. Quantidade mínima de encomenda (MOQ): 1 conjunto
2. Prazo de entrega: cerca de 45 dias úteis
3. Porto de embarque: porto de Xiamen
4. Forma de pagamento: por T/T ou por L/C
5. Exportação: para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Singapura,
Grécia, Austrália, EUA, México, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc.

Estilo de embalagem

Método de embalagem: O corpo principal da máquina é fornecido sem embalagem e coberto com película plástica (para proteção contra poeira e corrosão). ), carregado no contêiner e fixado firmemente em um recipiente adequado por meio de cabo de aço e cadeado. , adequado para transporte de longa distância.
